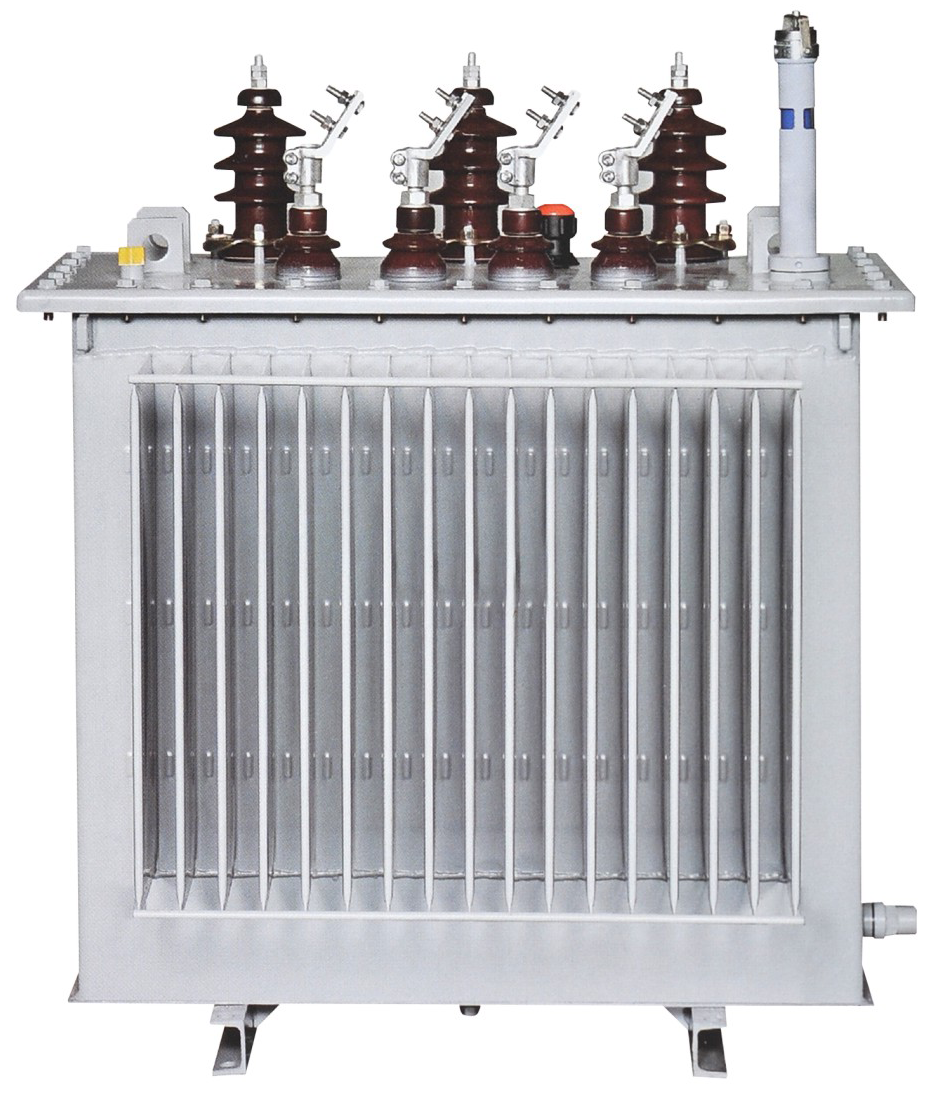

一、產品簡介

全密封配電變壓器，適用于10KV/O.4KV，50HZ配變電系統中，廣泛應用于各類住宅、商業建筑、公共設施、工礦企業、發電企業及城鄉電網。產品符合GB1094《電力變壓器標準》。

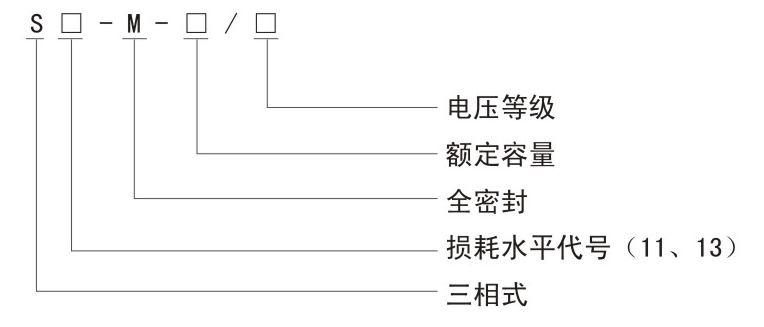

二、產品型號

三、產品特點

空載損耗低

空載電流小

噪聲低

性能價格比高

四、技術規范

電壓等級: 10KV、 6KV

分接范圍: 士2X2. 5%、土5%

聯結組別: Yyn0、 Dyn11

容量范圍: S11-M型10-2000KVA; S13-M型30-1 600KVA

絕緣水平: 6KV L160 AC25、 10KV L175 Ac35

調壓方式:無勵磁調壓.

五、優良性能與結構特點

1、低損耗、低噪音

鐵心采用優質硅鋼片，45°全斜接縫，五級步進疊法，疊片系數高，損耗低、噪音低。

2、免維護

變壓器采用全密封波紋結構油箱，油箱與箱沿可用螺栓連接或焊死，變壓器不與空氣接觸，減少維護，延長

了使用壽命，且波紋油箱外形美觀，所占空間小。

3、機械強度高，抗短路能力強

器身為層壓木恒壓裝置，機械強度高;

線圈層間絕緣采用點膠紙，固化后線圈為一整體，抗短路能力強。

4、過載能力強，壽命長

線圈采用簾式油道，散熱好，溫升低，過載能力強，壽命長。

5、能耗低，降低運行成本

S11-M型配電變壓器是新型節能配電變壓器，與S9配電變壓器相比，每臺配電變壓器年耗電量平均降低10.85%;

S13-M型配電變壓器是新型節能配電變壓器，與S9配電變壓器相比，每臺配電變壓器年耗電量平均降低27%。

6、絕緣件熱壓成型，如絕緣端圈、墊塊，撐條等，即保證了絕緣件的機械強度及電氣強度， 又減少了絕緣件的收縮率，增加產品的-致性。

7、器身.上采用專用的定位裝置，以保證運輸時變壓器的穩定性。

所有緊固件都采用防松螺栓緊固，引線采用本公司特有的固定結構。

8、變壓器封裝時采用器身真空注油工藝，以除去變壓器的潮氣，密封后不與空氣接觸，有效地防止電子氧氣和水分

的侵入，導致絕緣材料和油的老化。

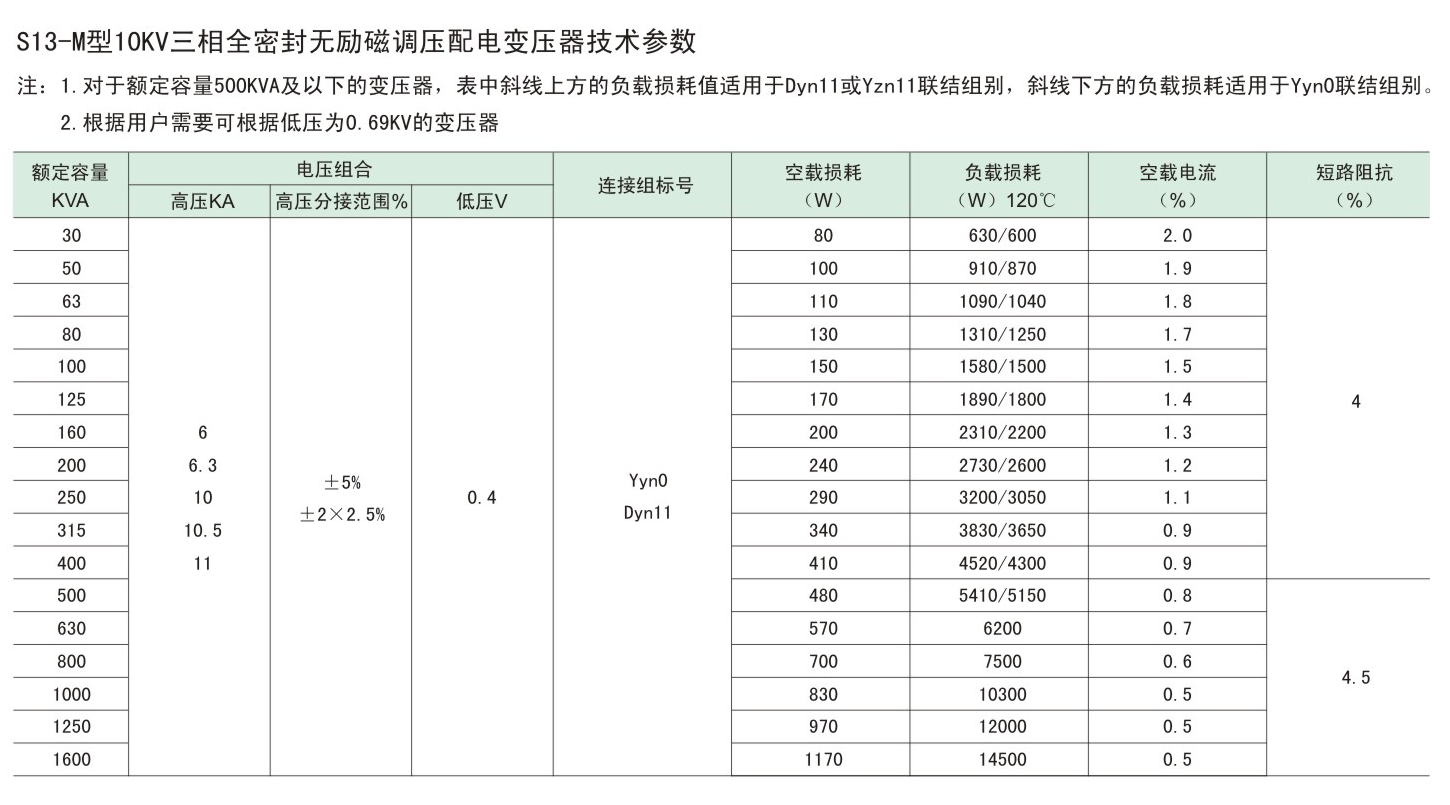

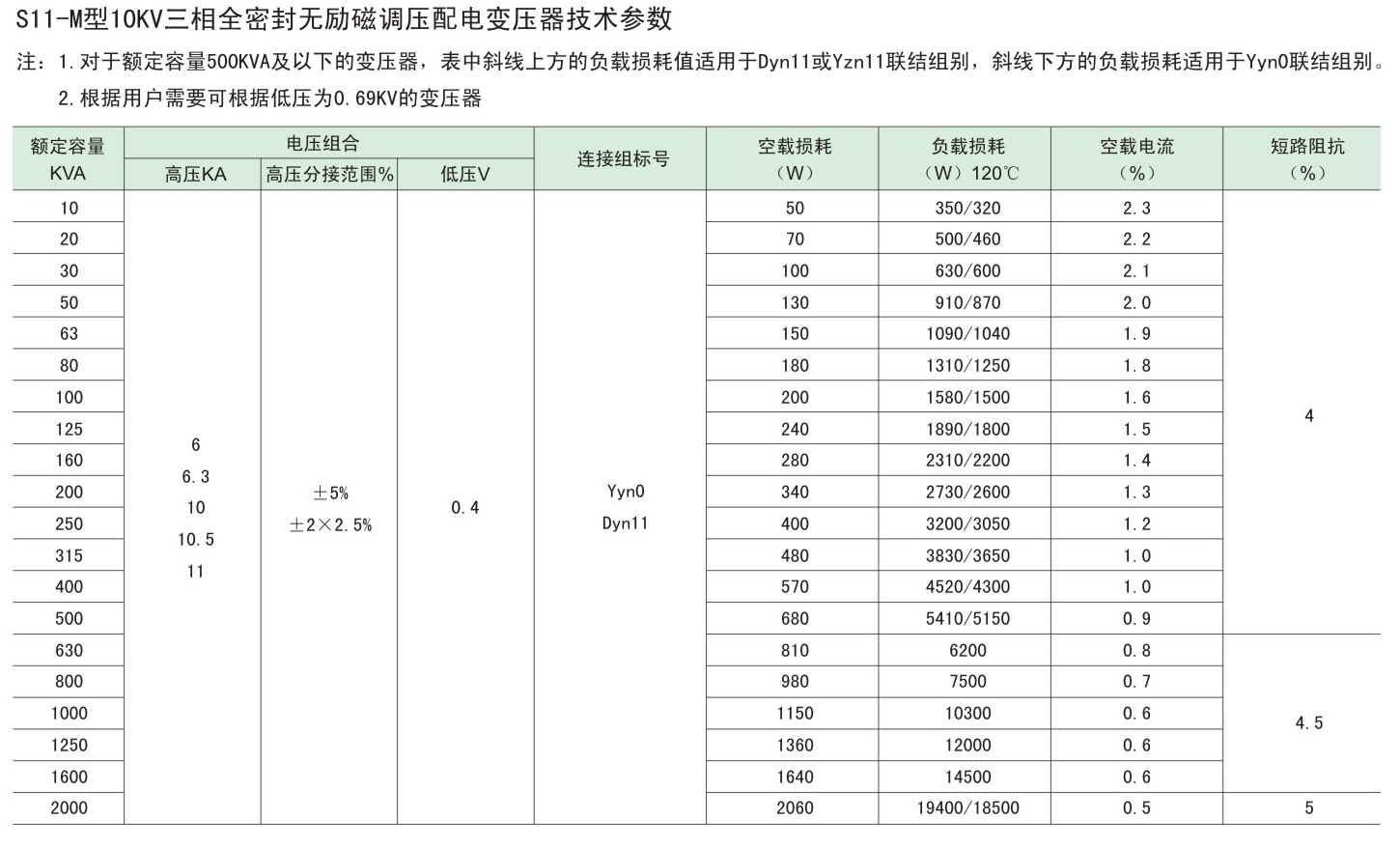

六、技術參數
